環(huán)氧防銹漆 紅丹環(huán)氧防銹漆 云鐵環(huán)氧防銹漆
編號：JH0688
環(huán)氧防銹漆產(chǎn)品組成:
本產(chǎn)品是環(huán)氧樹脂、防銹顏料、多種進(jìn)口助劑等組成主漆，配以復(fù)合胺為固化劑的厚漿型雙組份常溫固化防腐涂料。產(chǎn)品有鐵紅、紅丹、灰色等顏色可供選擇，是應(yīng)用廣泛的重防腐通用型防銹底漆。
環(huán)氧防銹漆產(chǎn)品特性及用途：

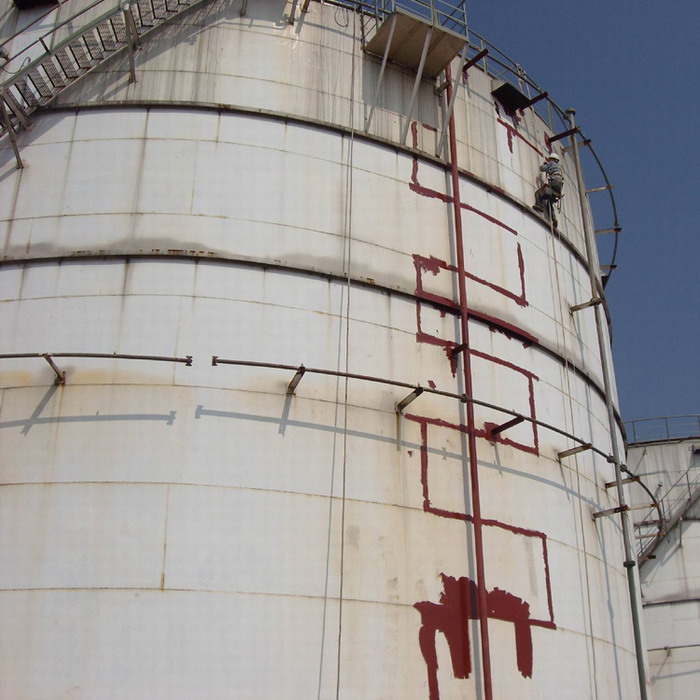

用于石化廠、電廠、海港碼頭、海上平臺等耐腐蝕要求高的鋼鐵設(shè)備的重防腐，也可用于車輛、機(jī)床等防護(hù)要求較高的各種鋼鐵制品表面防護(hù)產(chǎn)品。對鋼鐵等黑色金屬有極好的附著力，耐化學(xué)介質(zhì)腐蝕性和防銹性能優(yōu)良，其中紅丹型產(chǎn)品有著極優(yōu)異的防銹性能。
環(huán)氧防銹漆技術(shù)指標(biāo)：
| 項(xiàng)目 |
單位 |
指標(biāo) |
| 外觀 |
—— |
漆膜平整半光，色調(diào)不定 |
| 混合適用期(25℃) |
h |
8（低溫固化劑5小時） |
| 表干(25℃) ≤ |
h |
4 |
| 實(shí)干(25℃) ≤ |
h |
24 |
| 完全固化(25℃)＞ |
h |
168 |
| 耐酸性（5%H2SO4）＞ |
h |
168 |
| 耐堿性（5%NaOH）＞ |
h |
168 |
| 硬度(擺桿硬度)≥ |
—— |
0.5 |
| 典型干膜厚度 |
μm/道 |
80 |
| 理論用量(以80μm計(jì)) |
m2/kg |
4.3 |
環(huán)氧防銹漆表面處理：
*新鋼材表面處理一般要求達(dá)到Sa2.5級或St3級以上的標(biāo)準(zhǔn)；
*涂有底漆或中間漆的底材表面應(yīng)保持清潔干凈，在舊的環(huán)氧或聚氨酯漆膜上施工，應(yīng)將舊漆膜打磨處理以增加粗糙度。
環(huán)氧防銹漆施工參數(shù)：
混合比例：漆:JHG50固化劑=7:1 (重量比，5℃～15℃使用時用JHG55固化劑)
| 施工方法 |
單 位 |
高壓無氣噴涂 |
空氣噴涂 |
刷涂/輥涂 |
| 噴槍孔徑 |
mm |
0.43～0.58 |
1.5～2.5 |
—— |
| 噴涂壓力 |
kg/cm2 |
150～200 |
3～4 |
—— |
| 稀 釋 量 |
% |
0～10 |
15～30 |
10～20 |
環(huán)氧防銹漆產(chǎn)品配套：
*前道配套底漆：用環(huán)氧富鋅底漆或直接使用，
*后道配套面漆：脂肪族聚氨酯面漆，根據(jù)具體情況可以制定其它配套；
*重涂間隔：最短8小時，最長15天；涂于富鋅底漆上，如時間間隔過長，應(yīng)把表面已產(chǎn)生的鋅鹽清除。
*配套稀釋劑：JHX01
環(huán)氧防銹漆注意事項(xiàng)：
*施工溫度介于5℃～35℃之間，施工濕度不大于85%，底材表面溫度應(yīng)高于露點(diǎn)3度以上；
*產(chǎn)品使用前必須充分?jǐn)嚢杈鶆颍褂眠^程中需經(jīng)常攪拌防止沉淀；
*雨、雪、風(fēng)沙較大等惡劣天氣，不能進(jìn)行戶外涂裝。
環(huán)氧防銹漆包裝、儲存、運(yùn)輸：
*儲存期為12個月，超過儲存期，需按標(biāo)準(zhǔn)規(guī)定重新進(jìn)行檢測，如結(jié)果符合要求，仍可使用。
*鐵桶密封包裝，本品應(yīng)存放于陰涼通風(fēng)干燥處，隔絕火源，遠(yuǎn)離熱源。
*產(chǎn)品運(yùn)輸時，應(yīng)防止雨淋，日光曝曬，并符合運(yùn)輸部門的有關(guān)規(guī)定。
環(huán)氧防銹漆健康和安全
*不要吸入漆霧，避免皮膚接觸。
*在通風(fēng)良好的環(huán)境下使用。
*油漆濺在皮膚上要立即用合適的清洗劑、肥皂和水沖洗。
*請注意包裝容器上的警告標(biāo)識。
*濺入眼睛要用水充分沖洗，并立即就醫(yī)治療。
環(huán)氧防銹漆聲明：
*本產(chǎn)品說明書中提供的信息完全基于我們在實(shí)驗(yàn)室和實(shí)踐中所獲得的認(rèn)識。
*但由于產(chǎn)品的使用通常都是在我們控制范圍之外，所以我們只給予產(chǎn)品本身質(zhì)量的保證。
*我們保留不預(yù)先通知而修改該說明書的權(quán)利。
