聯(lián)系我們

  • 全國服務熱線：0769-81661877
  • 服務電話：0769-8166 1877
  •                   0769-8166 1077
  • 公司傳真：0769-8166 1977
  • 郵箱：marketing@padchemistry.com
  • 公司郵編：523850
  • 公司地址：廣東省東莞市長安鎮(zhèn)新安社區(qū)橫增路1號網商中心802室

您當前位置：東莞市龐大化工有限公司 >> 產品展示 >> 機械裝備漆 >> 瀏覽產品

環(huán)氧-聚酯混合型粉末涂料
1 / 3

環(huán)氧-聚酯混合型粉末涂料

  • 品牌：PAD
  • 型號：
  • 涂料類型：環(huán)氧涂料
  • 最小起定量：100Kg
  • 發(fā)貨時間：確定樣板后3天
  • 打樣時間：收到樣板后3天
  • 包裝規(guī)則：25Kg
環(huán)氧-聚酯混合型粉末涂料
粉末涂料產品組成：
環(huán)氧—聚酯混合型涂料是由環(huán)氧樹脂、聚酯樹脂、流平劑、顏料、填料，再配合適當的助劑制成。

粉末涂料主要特點及適用范圉：
由于環(huán)氧和聚酯樹脂本身具備的許多特點，使得生產出的粉末具有極佳的裝飾性、較強的耐腐蝕性、耐高溫性以及零下8℃彎曲不脫漆性能，因此廣泛用于涂裝各種戶內工業(yè)產品，如工業(yè)產品，如家用電器、金屬家具、燈飾等等。
粉末涂料生產廠家

粉末涂料產品系列：
可提供高光(86％以上)、半光(50—86％)、平光(6-50％)和無光(6％以下）的產品，也可根據用戶的要求控制光澤。

粉末涂料主要物理性能：
比重：1.2—1.8(因顏色和類型不同而異)
粒度分布：100％小于100μm(可根據涂裝特殊要求進行調樞)
流動性：120—140
覆蓋率：約9m2／kg，膜厚60μm(平板噴涂，以100％使用率計算)
固化條件：180℃(工件溫度)x15min

粉末涂料涂膜性能:
檢測項目 檢測標準 檢驗指標
顏色 GB1729-79 符合樣板及客戶要求
光澤 GB1743-79 6o射入角
抗沖擊性 GB1732-79 50kg.cm
杯突試驗 GB9753-84 ≥6mm
附著力(劃格法) G9286-88     0級
彎曲 GB6742-86 ≤5mm
鉛筆硬度 GB6739-86 2H
鹽霧試驗 JISK5400-7.8 >500h
濕熱試驗 CB1740-88 >500h
備 注：以上涂膜性能可能會隨著顏色利光洋的變化而稍有變化。

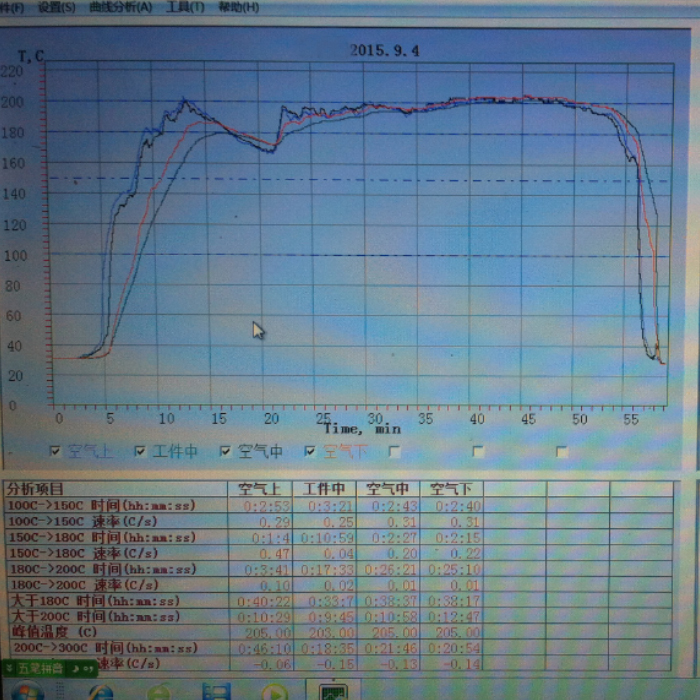

粉末涂料-爐溫測試曲線
粉末涂料施工與應用：
該產品可以用靜電噴槍噴涂施工、也可以采用磨擦槍噴涂施工。采用高壓靜電噴槍施工時，靜電電壓為40-80KV，槍頭與工件距離保持15cm以上，噴涂厚度控制在50—80μm以上。

粉末涂料固化條件：
 一般應保證工件處于l80℃／15min(工件溫度)固化條件下固化，使工件具有良好的涂層。對于不同形狀的工件應采用試驗的力法來確定適宜的固化條件，尤其是大型或較厚的鑄件，應提高烘烤溫度或延長烘烤時間。涂膜的烘烤可以采用帶合良好循環(huán)風的烤箱或烘道。采用遠紅外輻射、電能、柴油、液化氣等多種加熱方式。

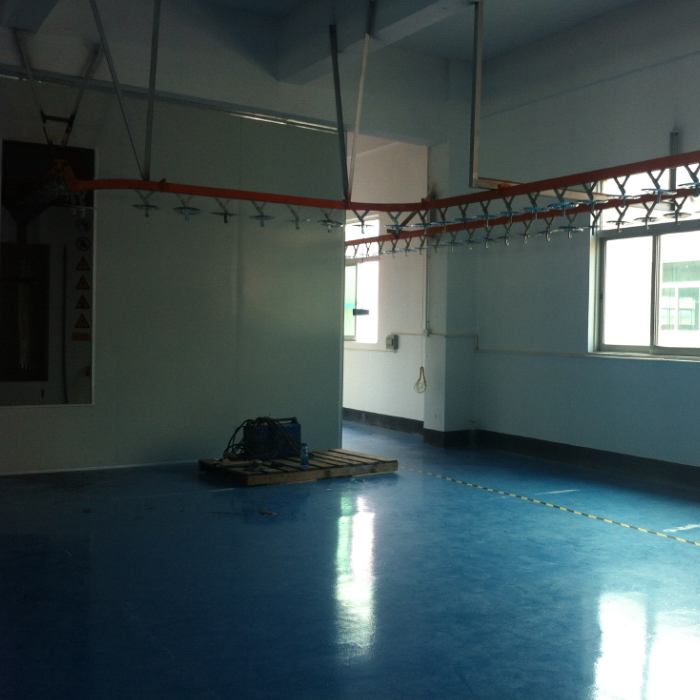

粉末涂料-烘爐
粉末涂料使用要點：
對于需噴涂的工件要經過脫脂、除銹、磷化、干燥處理后方可進行噴涂。所使用的壓縮空氣也必須經過除油、除水、干燥處理。為了避免產生涂膜缺陷，在使用粉末涂料產品前應將噴柜、噴槍及供粉桶清洗凈后再使用，盡量避免與其它粉木混合使用。在噴涂過程中要保證工件完全接地，且要定期清除掛具上的粉末涂層，保持噴涂場所的整潔。經回收的粉末應經過160目或180目的篩網過濾，去除其中的雜質，然后再與新粉混合使用。混合時回收粉成份應低于25％為宜。

粉末涂料貯存、運輸、包裝：
 粉末涂料應放在25℃以下，干燥、通風、無陽光直射的環(huán)境中，在貯存及運輸過程，應注意防水、防潮、防曬，避免與油、水、天那水直接接觸。環(huán)氧聚混合型粉末涂料之貯存期為壹年，使用刊請汁意按生產日期的順序使用。若超過此期限可以對照各項指標進行檢驗，若各項性能合格則可以繼續(xù)使用；若超過貯放期限不進行檢驗使用，發(fā)生任何質量問題，本公司不承擔任何責任。本產品用25kg紙箱包裝。
