|
<![CDATA[<source id="4swy2"><rt id="4swy2"></rt></source>]]>
| | |
防手汗罩光烘漆
- 品牌：PAD
- 型號：JB0131
- 涂料類型：丙烯酸涂料
- 最小起定量：100Kg
- 發(fā)貨時間：確定樣板后3天
- 打樣時間：收到樣板后3天
- 包裝規(guī)則：20Kg

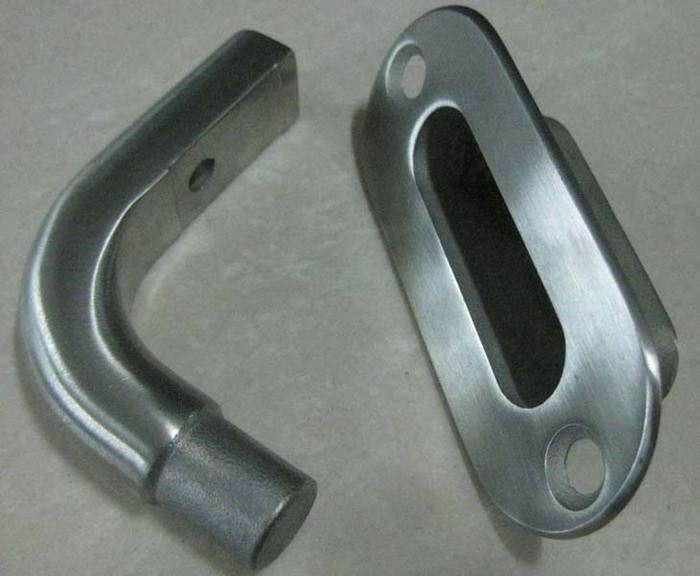

防手汗罩光烘漆
編號：JB0131
防手汗罩光烘漆產(chǎn)品概述
防手汗罩光烘漆是由丙烯酸樹脂和氨基樹脂制成的高性能烘干型清漆。產(chǎn)品經(jīng)烘干后，漆膜豐滿、附著力及柔韌性優(yōu)良，硬度高，抗沖擊和耐磨性良好，保光保色性佳，耐候性優(yōu)異。
防手汗罩光烘漆推薦用途
主要用于各類室內(nèi)外五金家具，機械設(shè)備，機電產(chǎn)品、不銹鋼產(chǎn)品、金屬電鍍表面，家用電器、精密儀器，燈具及金屬工藝品等各類金屬特別是鋁合金表面作罩光涂裝使用。
防手汗罩光烘漆膜厚與涂布率
| 干膜厚度（微米） |
30 |
| 濕膜厚度（微米） |
70 |
| 理論涂布率（米2/升） |
15.0 |
| 理論涂布率（米2/公斤） |
15.0 |
防手汗罩光烘漆物理特性
| 顏色 |
透明 |
| 體積固體份（%）* |
45±2 |
| 閃點 |
25℃±2（閉杯） |
| 光澤 |
有光 |
| 保光性 |
良好 |
| 耐水性能 |
好 |
| 耐磨性 |
良好 |
| 柔韌性 |
好 |
*按照ISO3233：1998（E）標準測定
防手汗罩光烘漆表面處理
*工件表面須作除油，除銹，除塵、除水處理；
*若屬于設(shè)備翻新，須測試舊漆膜是否可以重涂。
*其它表面
該產(chǎn)品可用于其它底材。請咨詢龐大化工公司代表。
防手汗罩光烘漆施工條件
1)施工溫度介于10℃～35℃之間，施工濕度不大于85%，底材表面溫度應(yīng)高于露點3度以上；
2)產(chǎn)品使用前必須充分攪拌均勻；
3)本產(chǎn)品可直接噴涂到金屬表面起到防護作用，也可用于丙烯酸烘漆表面罩光使用；
4)雨、雪、風(fēng)沙較大等惡劣天氣，不能進行戶外涂裝。
防手汗罩光烘漆施工方法
噴涂 采用有氣噴涂或靜電噴涂。
刷涂 建議在預(yù)涂和小面積涂裝時采用，必須達到規(guī)定的干膜厚度。
輥涂 可以采用，但必須使用足夠的油漆，以達到規(guī)定的干膜厚度。
防手汗罩光烘漆施工參數(shù)
稀釋劑/清潔劑 PAD稀釋劑JAX01/JAX02
| 施工方法 |
單 位 |
有氣噴涂 |
靜電噴涂 |
| 噴槍孔徑 |
mm |
1.2～2.5 |
—— |
| 噴涂壓力 |
kg/cm2 |
3～6 |
—— |
| 施工粘度 |
S |
15～20 |
12～18 |
防手汗罩光烘漆干燥時間
通風(fēng)狀況、溫度、漆膜厚度、涂層道數(shù)等因素均會相應(yīng)影響干燥時間，下表所列典型數(shù)據(jù)基于下列條件：
*典型膜厚，在惰性底材上的單道涂層。
140℃×30min.
上述數(shù)據(jù)僅供指導(dǎo)，實際干燥時間/覆涂前的時間間隔可長可短，取決于漆膜厚度、通風(fēng)狀況、濕度、下層油漆、提前裝卸需求和機械強度等等。
防手汗罩光烘漆典型油漆配套
JB0131 1×30微米 （干膜厚度）
根據(jù)具體情況可以制定其它配套。
防手汗罩光烘漆貯存
必須按照國家規(guī)定貯存。貯存環(huán)境應(yīng)干燥、陰涼、通風(fēng)良好，避免高溫，遠離火源。包裝容器須保持密閉。
防手汗罩光烘漆裝卸
小心裝卸。使用前攪拌均勻。
防手汗罩光烘漆包裝規(guī)格
3.5Kg
根據(jù)當(dāng)?shù)匦枰?，可能有不同的包裝規(guī)格。
防手汗罩光烘漆健康和安全
1)請注意包裝容器上的警告標識。
2)在通風(fēng)良好的環(huán)境下使用。
3)不要吸入漆霧，避免皮膚接觸。
4)油漆濺在皮膚上要立即用合適的清洗劑、肥皂和水沖洗。
5)濺入眼睛要用水充分沖洗，并立即就醫(yī)治療。
防手汗罩光烘漆聲明
本產(chǎn)品說明書中提供的信息完全基于我們在實驗室和實踐中所獲得的認識。但由于產(chǎn)品的使用通常都是在我們控制范圍之外，所以我們只給予產(chǎn)品本身質(zhì)量的保證。我們保留不預(yù)先通知而修改該說明書的權(quán)利。
