丙烯酸閃光漆 丙烯酸金屬閃光漆 丙烯酸閃光珠光漆 東莞丙烯酸漆價格
編號：JB7120
丙烯酸閃光漆產(chǎn)品概述

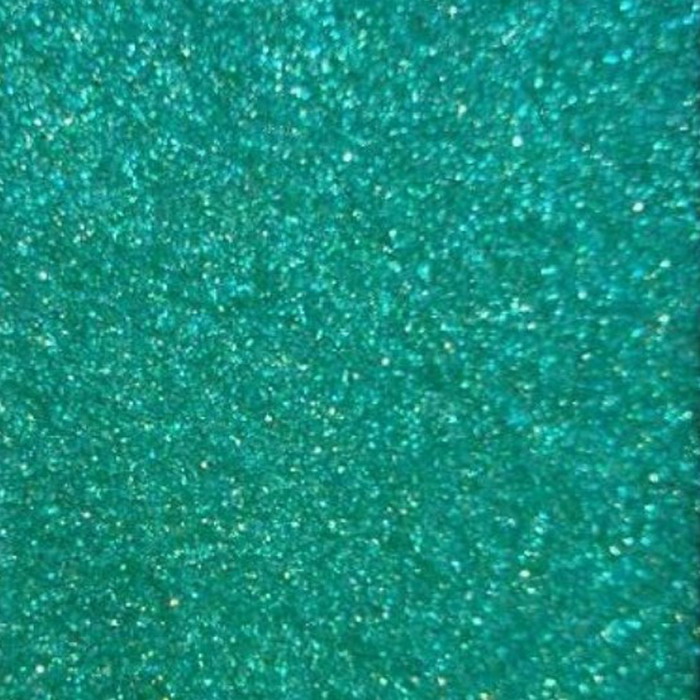

JB7120是一種是由含羥基丙烯酸樹脂、閃光型銀粉、助劑、溶劑的主漆和含芳香族二異氰酸酯的預(yù)聚物的固化劑組成的雙組份產(chǎn)品。該漆漆膜顏色鮮艷、呈現(xiàn)有層次的金屬閃光效果；干燥較快，附著力好，硬度高。
丙烯酸閃光漆推薦用途
適用于機械、機床、精密儀器、醫(yī)療器械等貴重儀器設(shè)備表面的高裝飾性涂裝。
丙烯酸閃光漆膜厚與涂布率
| 干膜厚度（微米） |
40 |
| 濕膜厚度（微米） |
95 |
| 理論涂布率（米2/升） |
10.9 |
| 理論涂布率（米2/公斤） |
10.4 |
丙烯酸閃光漆物理特性
| 顏色 |
根據(jù)客戶需要，可提供不同的顏色 |
| 體積固體份（%）* |
43±3 |
| 閃點 |
25℃±2（閉杯） |
| 耐水性能 |
好 |
| 耐酸性 |
好 |
| 耐堿性 |
好 |
| 耐磨性 |
好 |
| 柔韌性 |
好 |
*按照ISO3233：1998（E）標(biāo)準(zhǔn)測定
丙烯酸閃光漆表面處理
工件表面應(yīng)進行除銹、除油處理，并保證清潔干燥無污物；
對舊漆膜或固化已久的底漆，應(yīng)經(jīng)打磨處理后再施工。
其它表面
該產(chǎn)品可用于其它底材。請咨詢PAD漆大地公司代表。
丙烯酸閃光漆施工條件
施工溫度5℃以上，施工濕度不大于85%，底材表面溫度應(yīng)高于露點3度以上；產(chǎn)品使用前必須上下攪拌均勻,使桶底無鋁粉沉積方可使用；使用后余下的固化劑應(yīng)及時密封,以防吸潮變質(zhì)。
丙烯酸閃光漆施工方法
噴涂 采用有氣噴涂。
刷涂 建議在預(yù)涂和小面積涂裝時采用，必須達到規(guī)定的干膜厚度。
施工參數(shù)
| 混合比（重量）： |
A組份（基料）：B組份（固化劑）= 1 : 0.3 |
| 稀釋劑/清潔劑： |
PAD稀釋劑JBX30/JBX01X/D |
| 混合后使用壽命（23℃）： |
4小時（隨溫度升高而減少） |
有氣噴涂的指導(dǎo)性數(shù)據(jù)：
| 噴涂壓力 |
3-6 kg/cm2 |
| 噴槍孔徑 |
1.2-2.5 mm |
丙烯酸閃光漆干燥時間
通風(fēng)狀況、溫度、漆膜厚度、涂層道數(shù)等因素均會相應(yīng)影響干燥時間，下表所列典型數(shù)據(jù)基于下列條件：
通風(fēng)良好（室外或空氣自然流通），典型膜厚，在惰性底材上的單道涂層。
| 底材溫度 |
5℃ |
10℃ |
23℃ |
35℃ |
| 表干 |
2 小時 |
1小時 |
0.5小時 |
0.5小時 |
| 硬干 |
24小時 |
10小時 |
4小時 |
2小時 |
| 最短覆涂間隔 |
24小時 |
10小時 |
4小時 |
2小時 |
| 最長覆涂間隔 |
7天 |
7天 |
7天 |
7天 |
上述數(shù)據(jù)僅供指導(dǎo)，實際干燥時間/覆涂前的時間間隔可長可短，取決于漆膜厚度、通風(fēng)狀況、濕度、下層油漆、提前裝卸需求和機械強度等等。
丙烯酸閃光漆典型油漆配套
JB0683 2×40微米 （干膜厚度）
JB7120 1×40微米 （干膜厚度）
根據(jù)具體情況可以制定其它配套。
丙烯酸閃光漆貯存
必須按照國家規(guī)定貯存。貯存環(huán)境應(yīng)干燥、陰涼、通風(fēng)良好，避免高溫，遠離火源。包裝容器須保持密閉。
丙烯酸閃光漆裝卸
小心裝卸。使用前攪拌均勻。
丙烯酸閃光漆包裝規(guī)格
A組份（基料）18Kg，B組份（固化劑）3.5Kg
A組份（基料）3.5Kg，B組份（固化劑）3.5Kg
根據(jù)當(dāng)?shù)氐男枰?，可能有不同的包裝規(guī)格。
丙烯酸閃光漆健康和安全
請注意包裝容器上的警告標(biāo)識。在通風(fēng)良好的環(huán)境下使用。不要吸入漆霧，避免皮膚接觸。油漆濺在皮膚上要立即用合適的清洗劑、肥皂和水沖洗。濺入眼睛要用水充分沖洗，并立即就醫(yī)治療。
丙烯酸閃光漆聲明
本產(chǎn)品說明書中提供的信息完全基于我們在實驗室和實踐中所獲得的認(rèn)識。但由于產(chǎn)品的使用通常都是在我們控制范圍之外，所以我們只給予產(chǎn)品本身質(zhì)量的保證。我們保留不預(yù)先通知而修改該說明書的權(quán)利。
龐大化工官網(wǎng)：www.phyllisstore.com
全國服務(wù)熱線：4008-606-877
本文關(guān)鍵詞：丙烯酸漆 金屬閃光漆
相關(guān)文章推薦：中國涂料看廣東 廣東涂料看龐大化工
